KAN Logo Система KAN—therm Rail – это комплексная инсталляционная система, предназначена для монтажа:

системы напольного отопления и охлаждения
системы стенового отопления и охлаждения
систем отопления и охлаждения наружных поверхностей

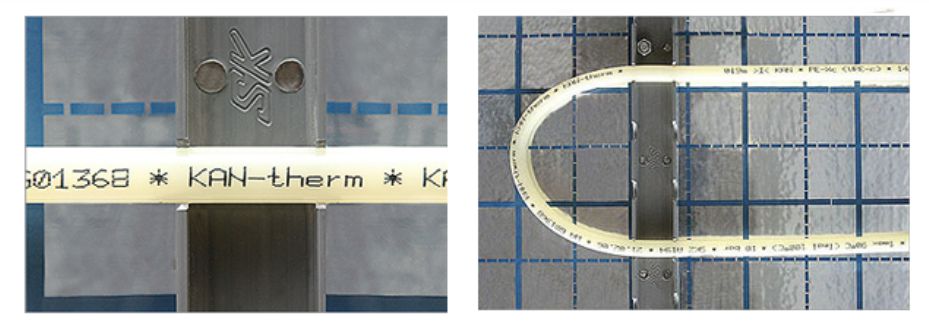

Основным элементом этой системы являются планки Rail для крепления труб. Планки могут крепиться непосредственно к полу или приклеиваются с помощью скотча для пенопластовых плит KAN—therm с пленкой. Система KAN—therm Rail отлично оправдывает себя в системах настенного отопления.

1

Систему KAN-therm Rail составляют:

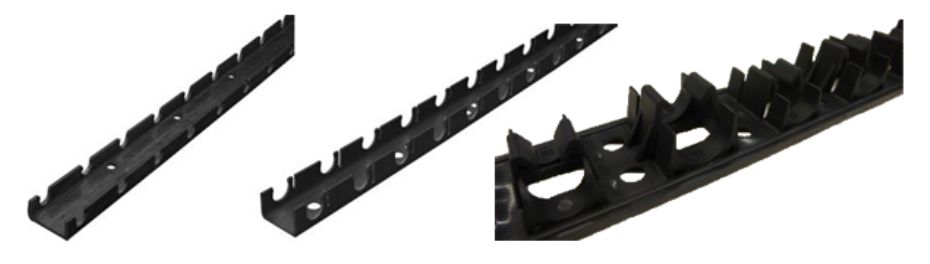

пластмассовые планки для крепления труб, доступны в отрезках от 0,2 м до 3 м в зависимости от конструкции планки,

2

пенопласт с пленкой доступный в листах, толщиной 20 мм, 30 мм и 50 мм,

3

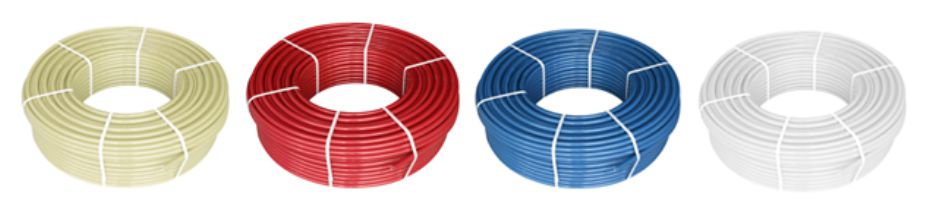

пластмассовые полиэтиленовые трубы PE-Xc, PE-RT, PE-RT Blue Floor или многослойные PE-RT/Al/PE-HD, PE-RT/Al/PE-RT диаметром от Ø12 — Ø25 мм,

4

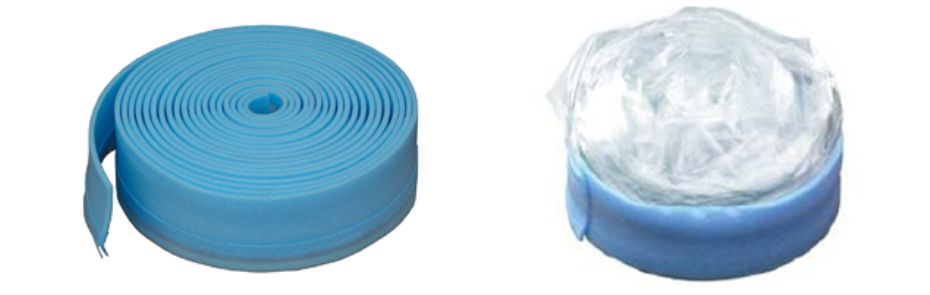

краевая (демферная) лента с надрезом или с надрезом и полиэтиленовым фартуком,

5

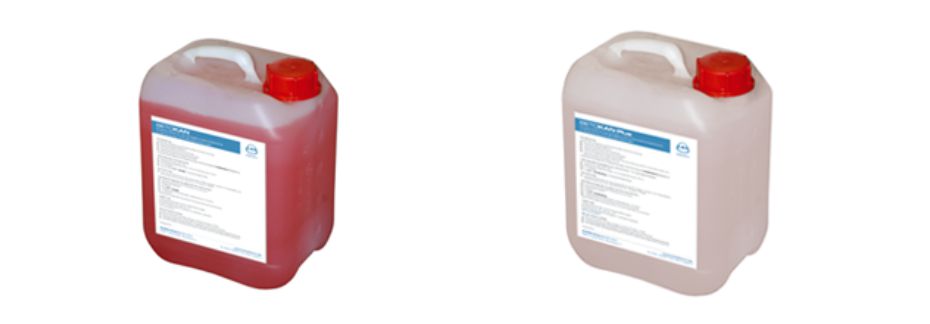

добавка (пластификатор) для бетона BETOKAN или BETOKAN Plus,

6

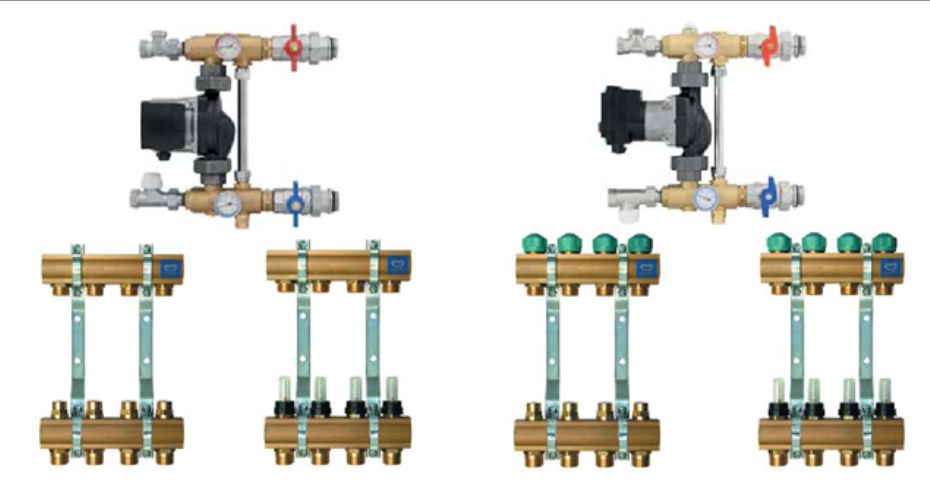

Коллекторные и насосные группы для плоскостного отопления и охлаждения (система «теплый пол», стеновое и открытых поверхностей),

7

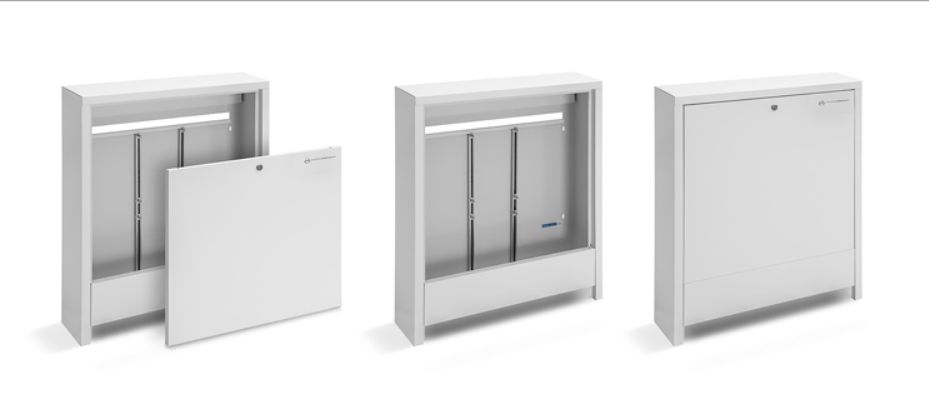

коллекторные шкафы настенные (наружные), встроенные (внутренние) или для оклеивания и под плитку.

8

Установка Системы KAN-therm Rail на примере системы напольного и настенного отопления.

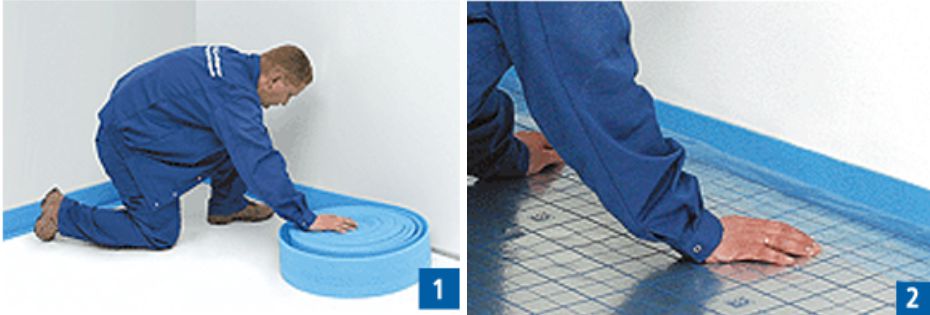

1. Система напольного отопления и охлаждения — первым этапом является размещение краевой (демферной) ленты вдоль строительных перегородок(стен) помещения.

2. Система пнапольного отопления и охлаждения — затем размещаем пенопласт с пленкой, а закладки пленки выкладываем на соседние пенопластовые плиты.

9

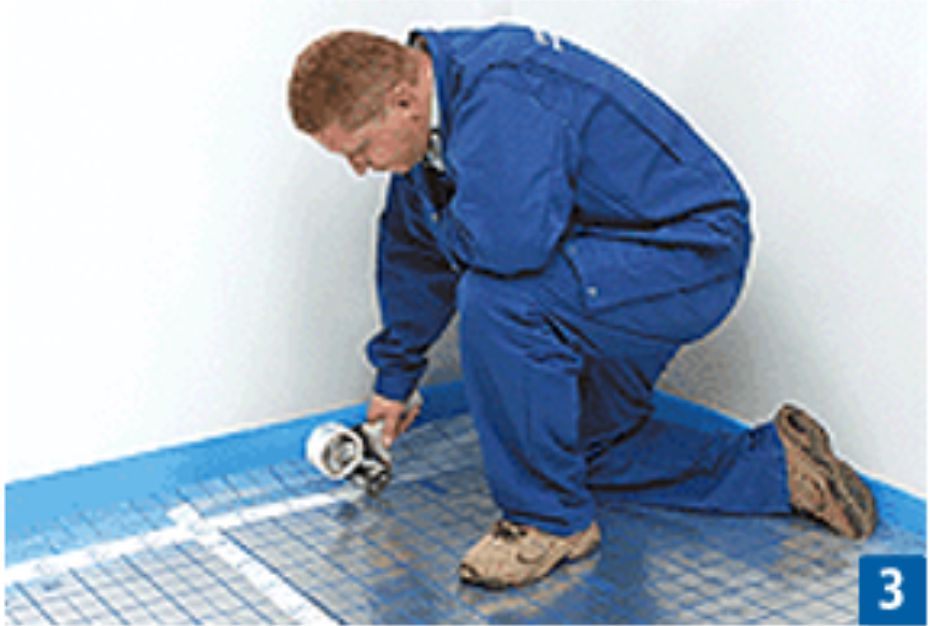

3. Система напольного отопления и охлаждения — отдельные пенопластовые листы следует соединить с помощью скотча с целью лучшей изоляции со стороны стяжки. Аналогично следует сделать с пленкой, находящейся на краевой ленте. Пленку следует выложить на пенопласт и склеить с помощью скотча.

10

4. Система напольного отопления и охлаждения – на разложенную пенопластовую плиту крепится пластмассовая планка с помощью скотча. Труба вкладывается в специально подготовленные отверстия на планке Rail.

11

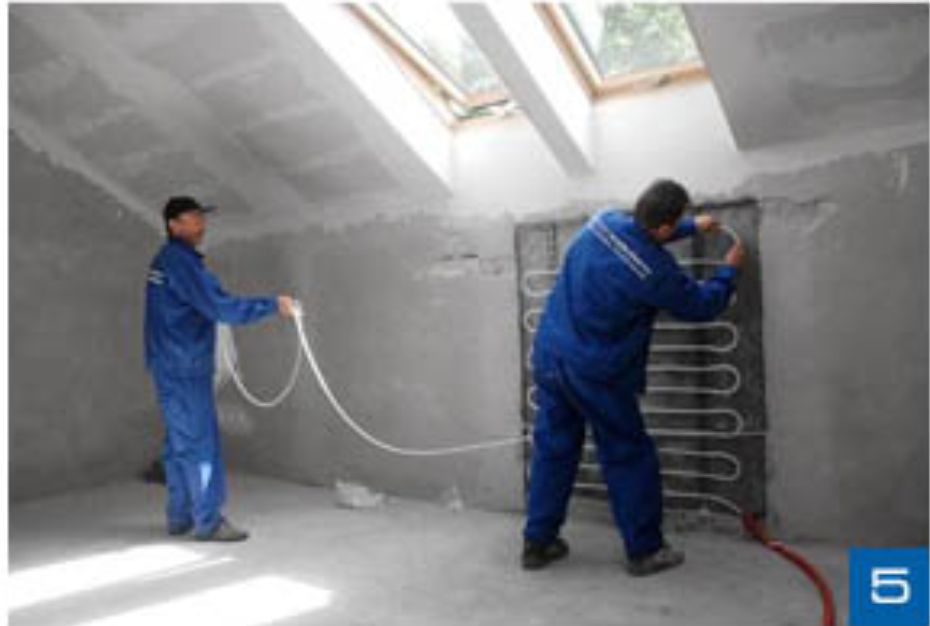

5. Стеновые системы отопления и охлаждения — пластиковые шины Rail крепятся к стене с помощью анкеров. Монтируемая стеновая система Rail представляет собой трубы, вставленные в специально предназначенные направляющие с отверстиями.

12

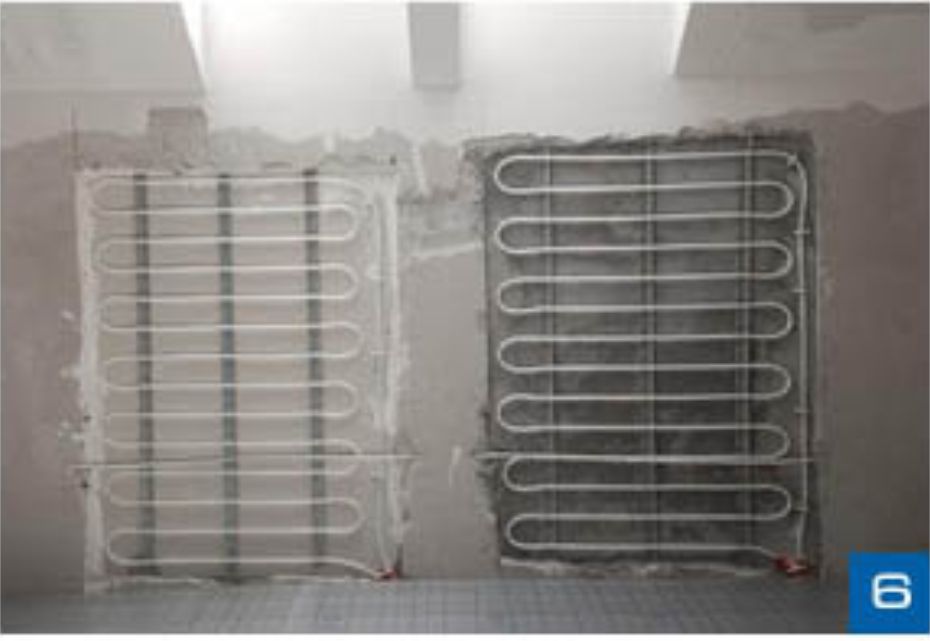

6. Стеновые системы отопления и охлаждения система Rail представляют собой трубы, закрепленные с помощью пластмассовых шин

13

После укладки труб в напольном отоплении, подключения их к системе и проведения гидравлических испытаний, систему заливают бетоном с добавлением пластификатора BETOKAN или BETOKAN Plus (в зависимости от желаемой толщины пола).

В случае стеновой системы отопления , стенки труб покрывают тонким слоем штукатурки — штукатурка используется как распределяющий теплоэлемент и используется для обогрева стен.
