Когда мы думаем об обвязке котельной индивидуального жилого дома, нам приходят мысли, как кажется, об основных агрегатах: котле, бойлере, насосных группах и реже мы задумываемся о трубах, которыми будут данные агрегаты соединены. А ведь надежность системы определяется ее самым слабым компонентом и если даже очень дорогое котельное оборудование обвязать трубопроводами несоответствующего качества или характеристик, то возможны крайне неприятные и даже катастрофические последствия. Говорить о качестве трубопроводов как таковых мы сегодня не будем. Способ обвязки котельной в первую очередь зависит от типа котельного оборудования.

Например, обвязку твердотопливных котлов, работающих на древесном топливе, брикетах, угле и т.п., не рекомендуется производить полимерными трубами. Все дело в перегреве теплоносителя (температуры выше 90-95⁰С0, к которому склонен данный тип котельного оборудования. Ведь температуры теплоносителя выше 90(95) ⁰С, для любой полимерной трубы являются аварийными (В соответствии с ГОСТ 32415), и могут воздействовать на трубы не более чем 100 часов эксплуатации за весь срок службы, а температуры выше 100⁰С вообще могут к разрушению трубопроводов. Особенно критично увеличение температур для полипропиленовых труб (PP-R), которые значительно теряют свои свойства при перегреве и даже при температурах свыше 75-80⁰С подвержены очень активному старению.

В виду вышесказанного обвязки твёрдотопливного котельного оборудования целесообразно проводить трубами металлическими. Но какой вид трубопроводов использовать?

Первое, что приходит в голову – обычные трубопроводы из “черной” ВГП стали на сварке. Безусловными преимуществами такого решения являются: доступность материала и его относительно небольшая стоимость (если не учитывать расходные материалы на сварку, сварочное оборудование и трудозатраты). На этом, пожалуй, преимущества данного решения заканчиваются и начинается борьба с “компромиссами”:

Где же найти хорошего сварщика, который смог бы пристойно сварить для меня обвязку? И почему же это так дорого стоит?
Варить придется в уже “отделанном” помещении, не испортят ли мне при этом плитку?
Даже хорошо покрашенные, сваренные ровно (что уже немало) “черные” ВГП трубы будут выглядеть не совсем уместно рядом с современным котлом и бойлером, и зачем вообще было тогда брать готовые смесительные группы, когда можно было бы собрать их “на коленке”.

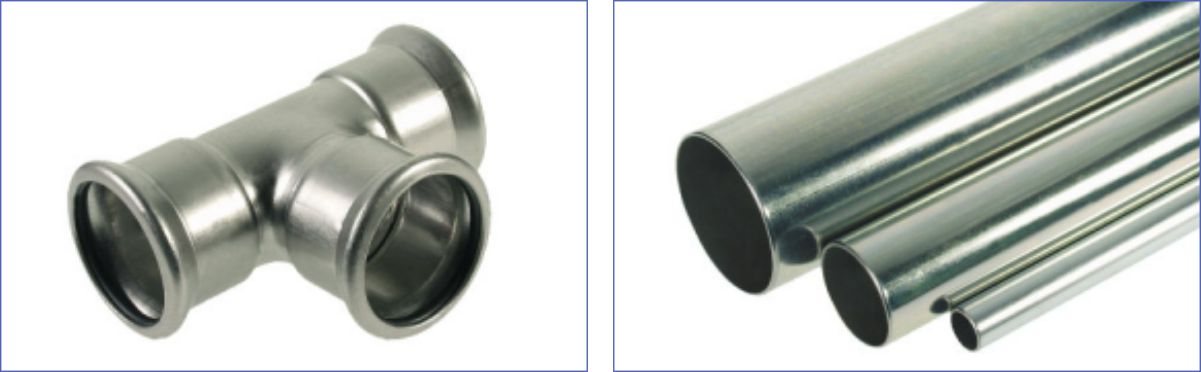

Разумной альтернативой данного решения может служить обвязка из тонкостенной оцинкованной снаружи трубы на соединителях типа “press” – KAN-therm Steel.

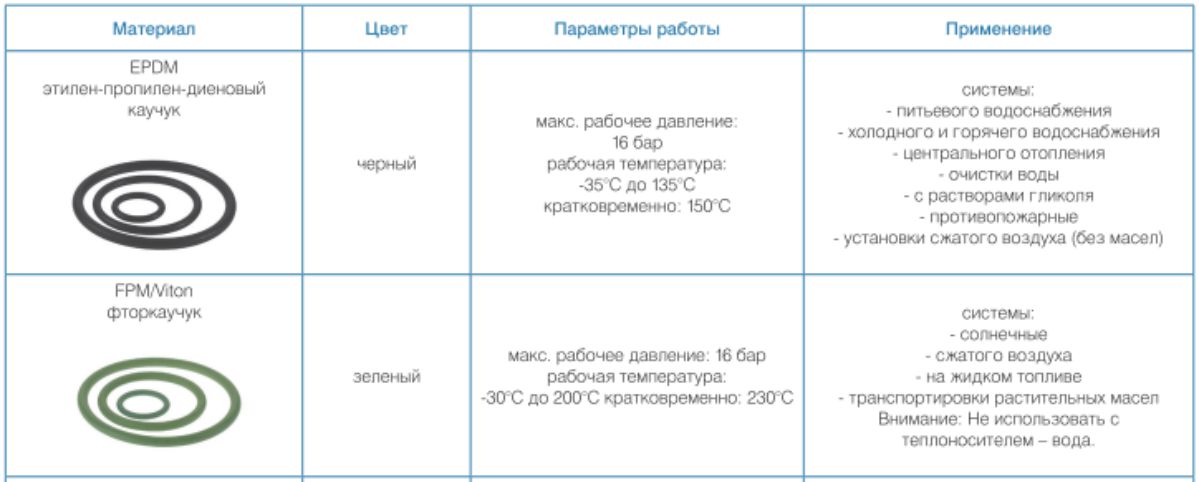

Основой данного решения является стандартизация как трубопроводов, не нуждающихся в покраске и дальнейшей обработке, которые выглядят, как элемент инженерного дизайна, так и фитинги, не требующие температурной обработки (пайки, сварки), соединяющие трубопроводы механическим способом (опрессовка фасонного изделия на трубе). Уплотнители O-ring EPDM в фасонных изделиях выдерживают температуры до 135⁰С, что соответствует любому типу котельного оборудования.

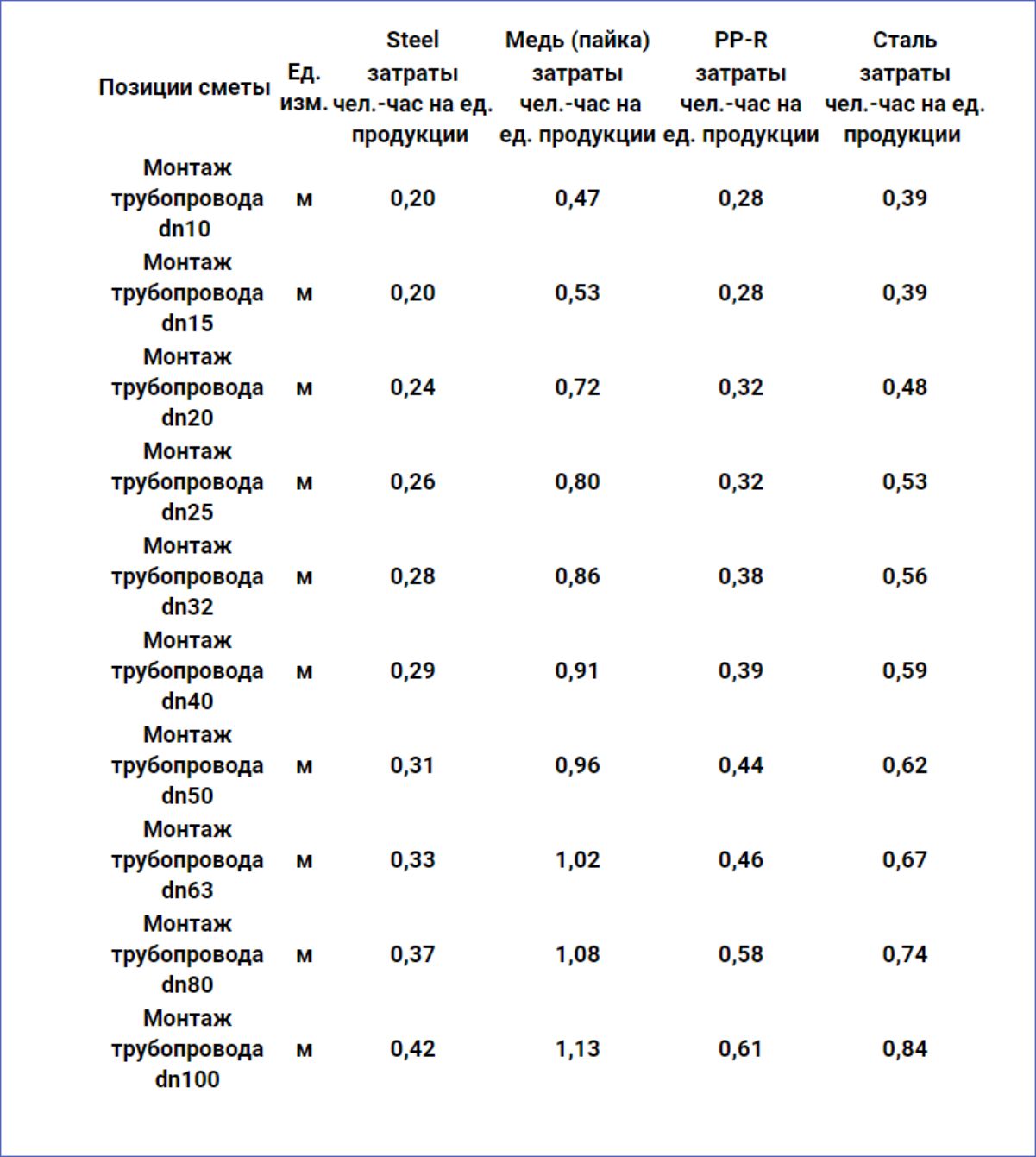

Соединение производится при помощи электрического или аккумуляторного инструмента и увеличивает скорость монтажа относительно системы из “черной” стали в 2 раза, а относительно варианта обвязки из медных труб на пайке в 3 раза.

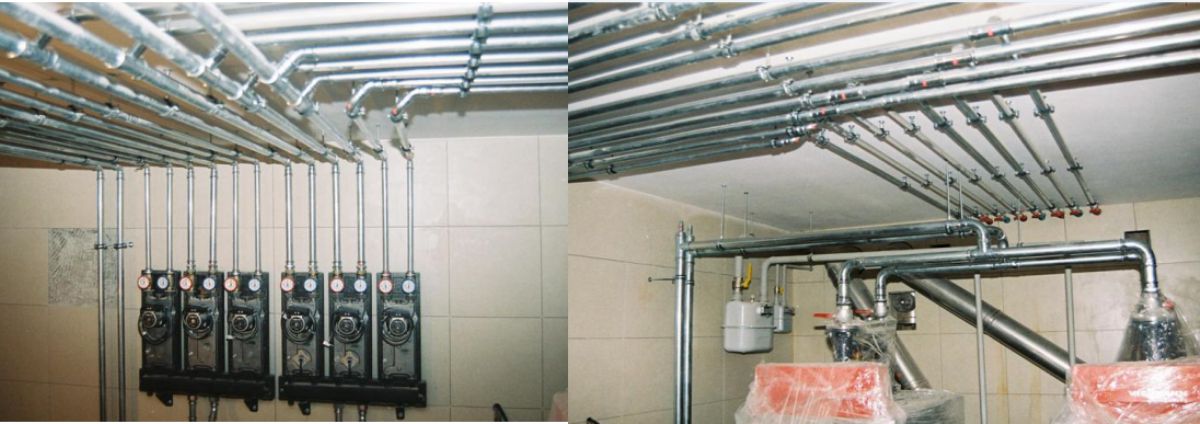

При этом внешний вид инсталляции выигрывает, фактически, у любого своего аналога: полимерной обвязки, обвязки из черной стали, обвязки из медных труб (следы пайки, окислы на материале).

Безусловно, вопрос обвязки котельной включает в себя массу сложных инженерных вопросов и описать их в рамках небольшого очерка нельзя. В данной статье мы попытались коротко сравнить варианты обвязки твердотопливной котельной. По всем возникшим у Вас вопросам специалисты компании KAN будут рады дать Вам профессиональные консультации.

Автор статьи: Денис Зинченко к.т.н., технический директор Представительства фирмы KAN в России
