1В области проектирования мы все чаще и чаще слышим аббревиатуру BIM. Используется она по-разному, и понимает ее каждый человек по-своему. Что же такое BIM? Если кратко, то BIM – это Building Information Model, что означает информационная модель здания или информационное моделирование здания.
Уже сейчас большое количество проектных институтов и проектных организаций смотрят в сторону перехода с технологии CAD на технологию BIM, и со временем эта тенденция будет только усиливаться.
Компания KAN идет в ногу со временем и не отстаёт от современных методов в области проектирования инженерных систем. У Компании есть современные программы для проектирования: KAN CO 6.0 и KAN OZC 6.9. Давайте разберемся в чем их преимущества и как они связаны с термином BIM.
KAN CO 6.0 – программа для проектирования систем отопления, тело и холодоснабжения, а так же панельно-лучистого отопления.





Особенности программы:

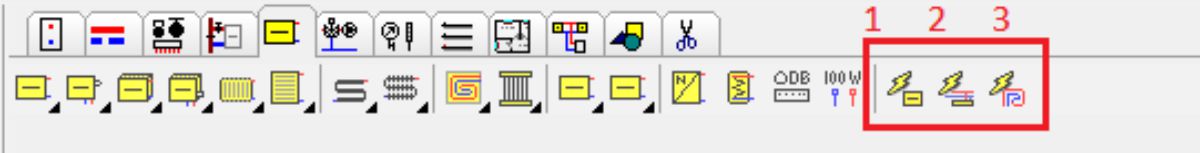

Удобство проектирования – в программе существует множество инструментов, которые помогают проектировщику экономить время:

2

1) Автоматическая расстановка отопительных приборов;

2) Автоматическое соединение отопительных приборов с трубопроводом;
3) Автоматическое создание контуров теплого пола, нужно лишь указать помещения;

3

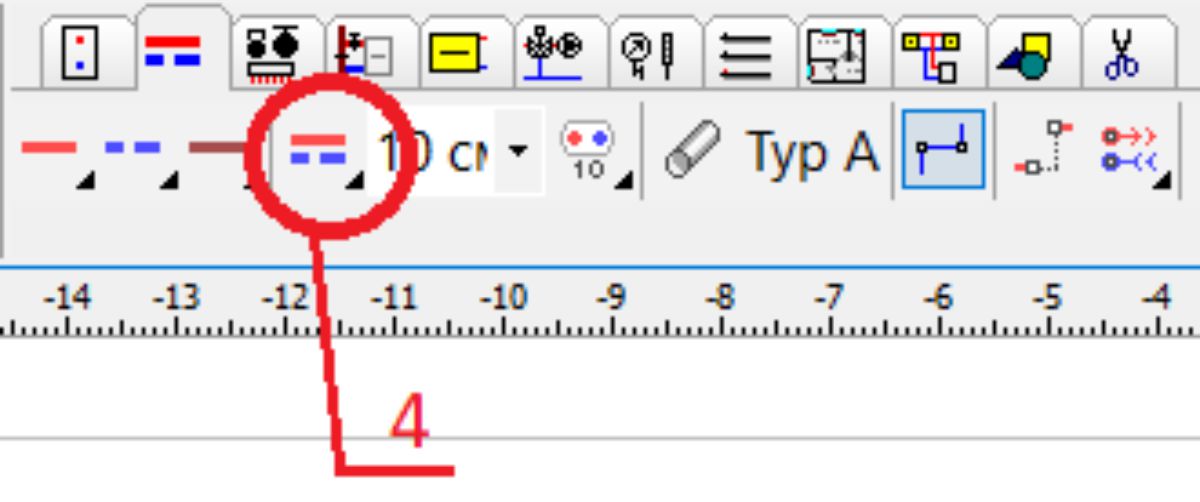

4) Рисование одновременно двух трубопроводов, подающего и обратного;

4

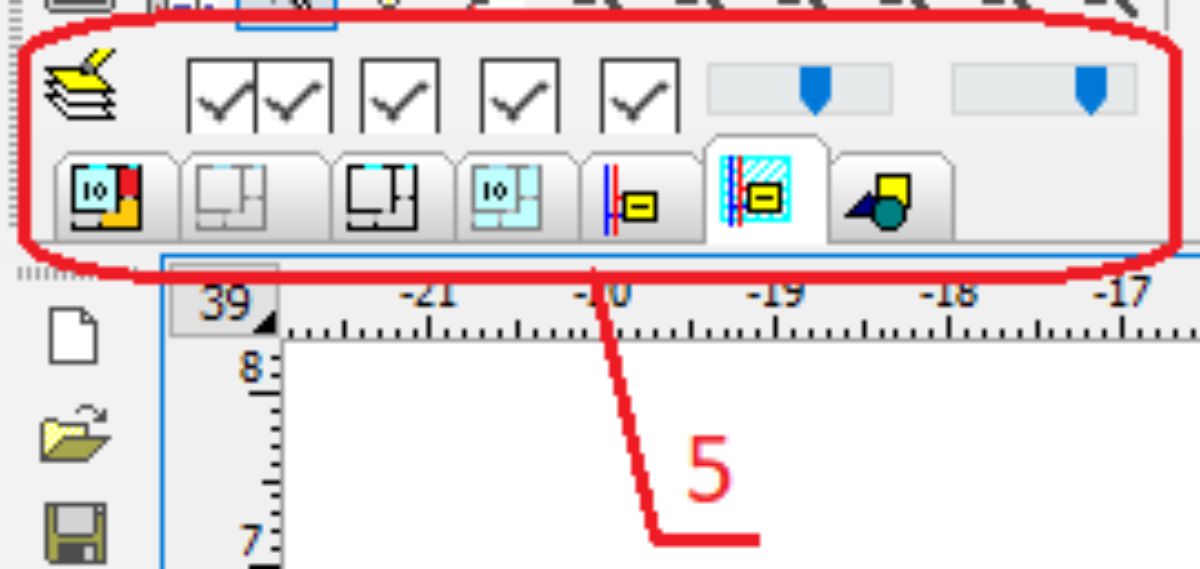

5) Возможность выбирать и скрывать активные слои по типам: планы, конструкции, помещения, трубопроводы и арматура, графические элементы

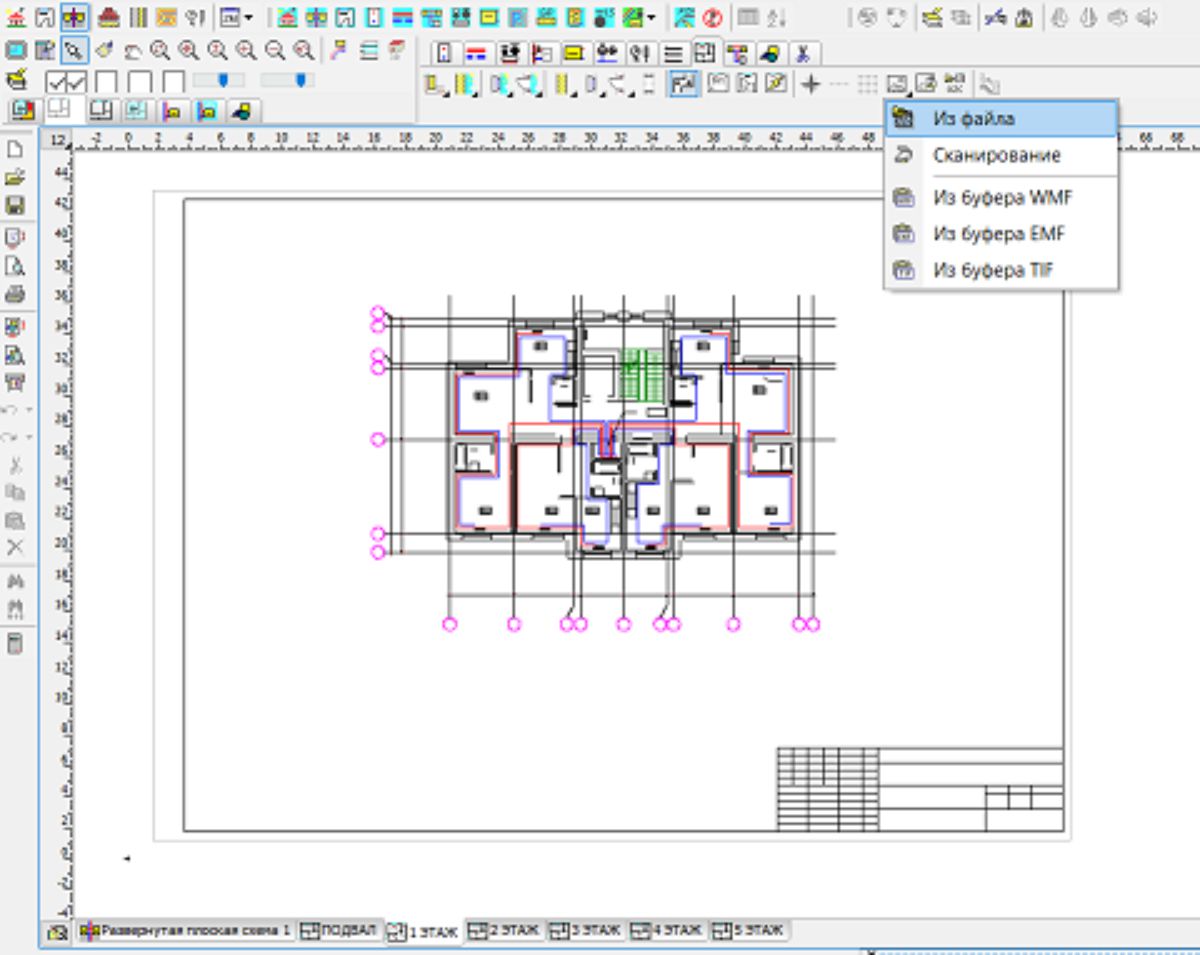

Черчение по планам – возможность подгружать в программу планы этажей из AutoCAD.

5

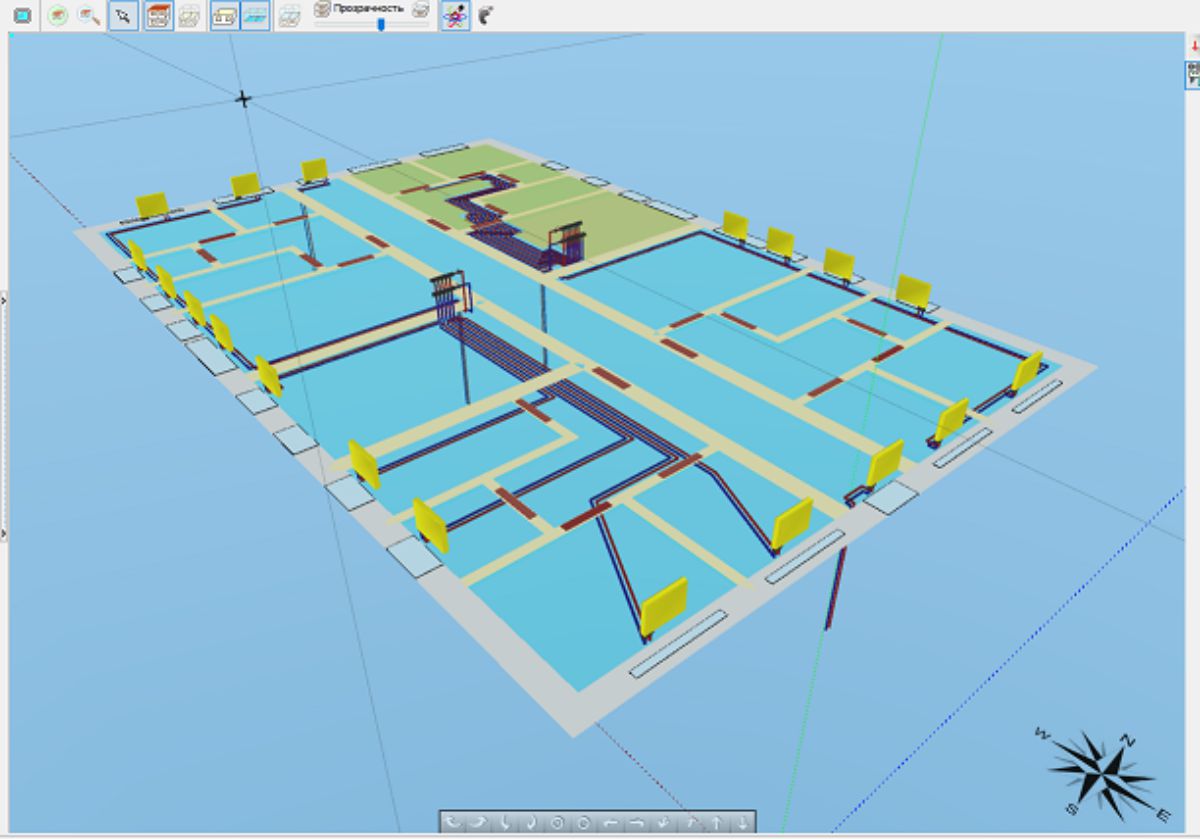

3D визуализация – все отрисованные на планах элементы автоматически прорисовываются на отдельном 3D виде. Сам вид непосредственно связан с планами, изменяя что-то на 3D виде будут изменения на планах.

6

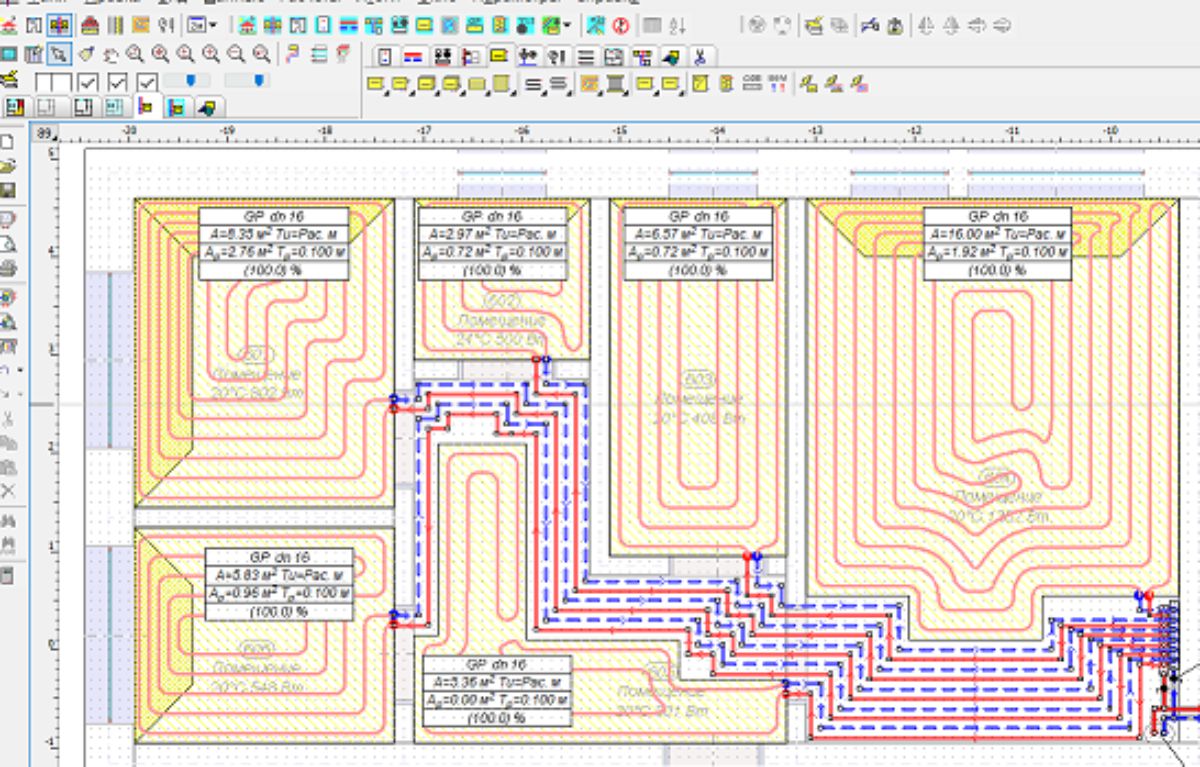

Автоматическая отрисовка раскладки труб в контуре теплого пола

7

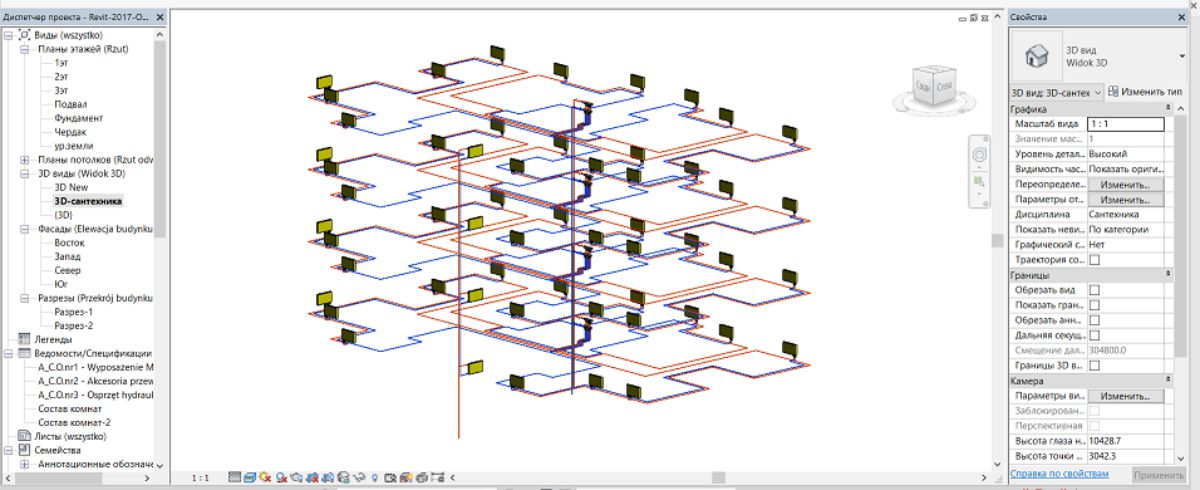

Уже рассчитанную систему, с диаметрами и настройками, можно выгрузить в Revit. Все элементы будут иметь свойства, с рассчитанными, в программе KAN CO 6.0, параметрами. Например, для трубопроводов это будет диаметр трубы и расход. Для балансировочной арматуры – диаметр и настройка.

8

Программа KAN OZC 6.9 позволяет выполнить теплотехнический расчет здания или сооружения.
Особенности программы:

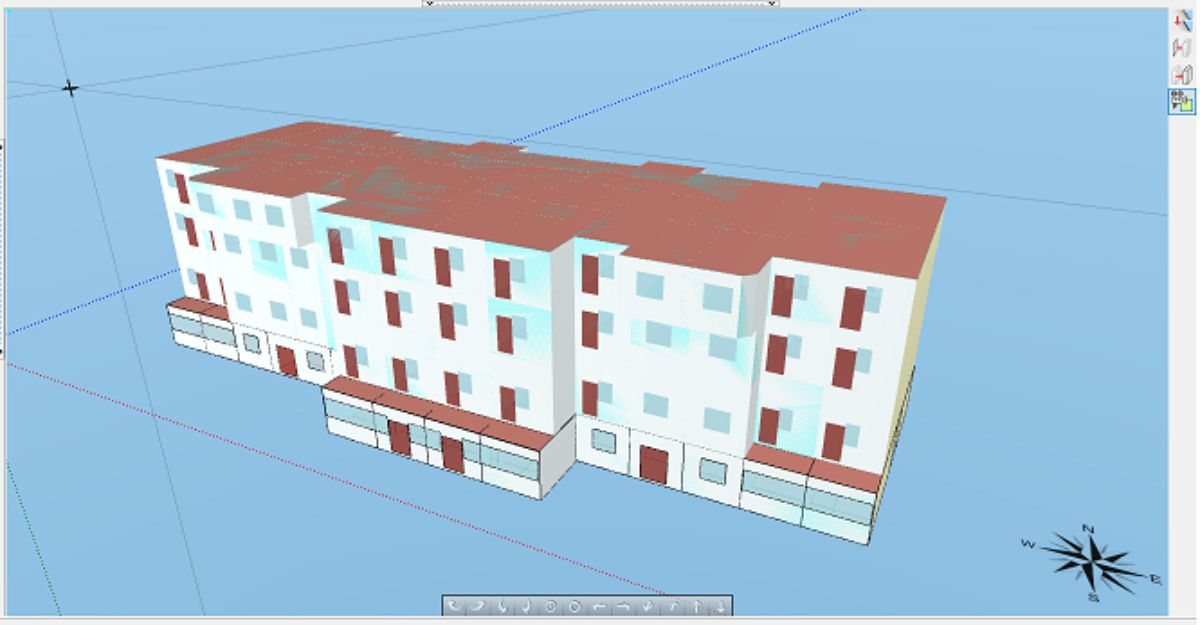

3D визуализация – для каждого проекта будет прорисовываться 3D модель

9

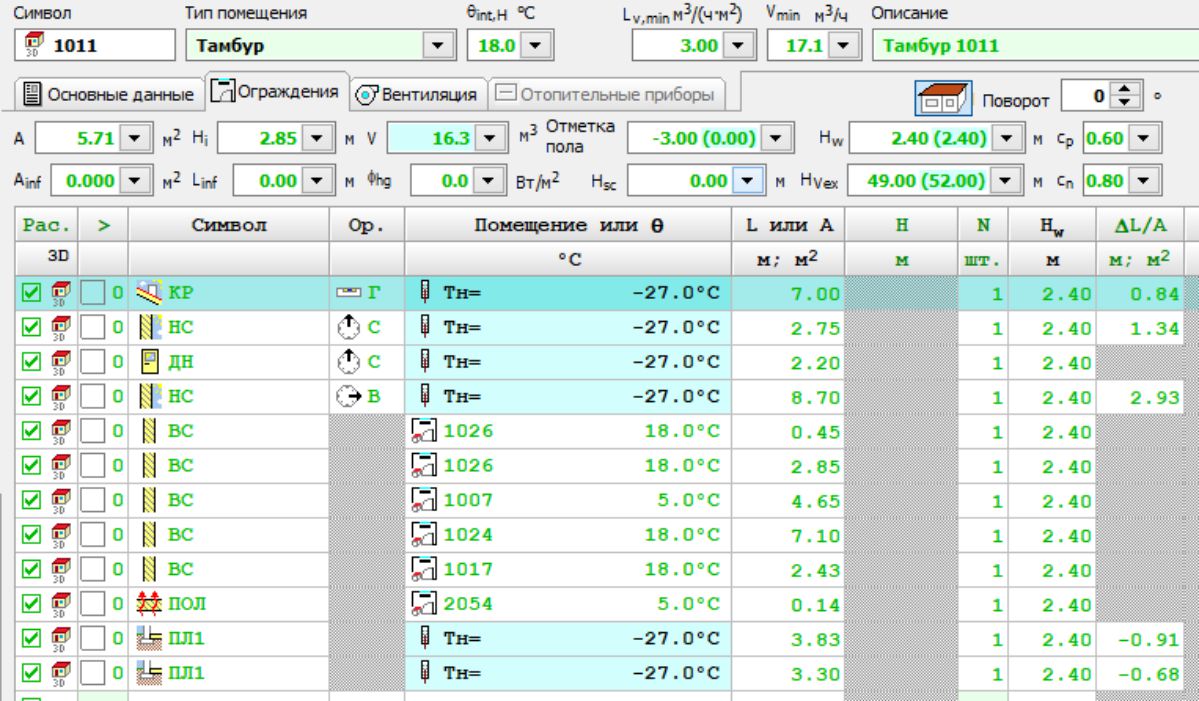

Удобство анализа данных – все данные теплотехническому расчету сводятся в таблицы, в которых можно получить детальную информацию по каждому элементу в расчете.

10

Импорт данных – данные из программы можно выгрузить в Excel или перенести в программу KAN CO 6.0, для дальнейшего гидравлического расчета;

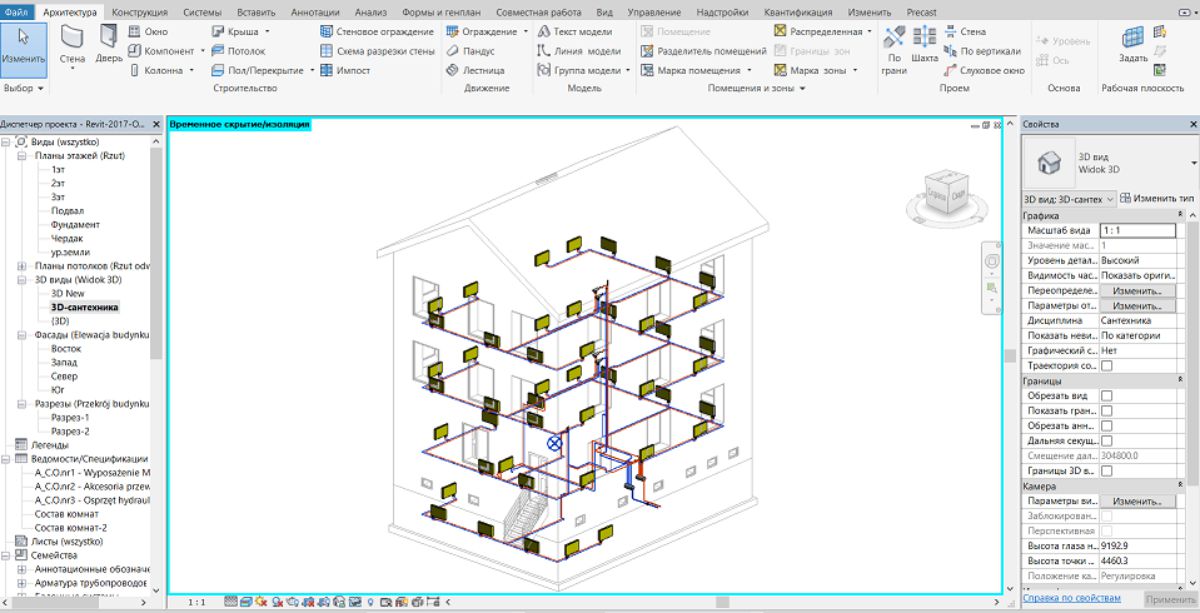

Взаимодействие с Revit – одна из самых новейших функций — это взаимодействие с программой Revit. Трехмерную модель здания, начерченную в программе Revit, экспортируют в программу KAN OZC 6.9, где выполняется теплотехнический расчет. Далее эти данные переносятся в программу KAN CO 6.0 и выполняется гидравлический расчет, после чего спроектированную и рассчитанную систему переносят обратно в Revit.

11

В заключении хотелось бы сказать, что компания KAN не останавливается на достигнутом и постоянно совершенствует свои программные продукты, делая их более современными и удобными. В своих стремлениях компания не отстает от современных тенденций, благодаря чему программные продукты KAN активно используют новейшие методы информационного моделирования.
